Кріплення до пневмоциліндрів

Пневмосистеми складаються з багатьох компонентів, які повинні бути міцно з'єднані одне з одним. Саме від цього залежить якість та довговічність пневмосистеми. Окрім пневмо фітингів в комплектації пневмосистем є кріплення для пневмоциліндрів. Саме вони відповідають за надійну фіксацію пневмоциліндра в різних положеннях та орієнтаціях, що дозволяє використовувати його в автоматизованих системах і промисловому устаткуванні. Кріплення допомагають правильно розташувати циліндр, компенсувати навантаження та забезпечити точний рух штока.

Особливості, види, характеристики та інші нюанси кріплень для пневмоциліндрів і наконечників

Щоб правильно обрати кріплення, в першу чергу, дуже важливо розумітися на видах цих компонентів пневматичної системи. А також на тому, які саме наконечники треба обрати для пневмоциліндрів.

Види наконечників

Наконечники використовуються для з'єднання штока пневмоциліндра з рухомими частинами механізму. Вони забезпечують гнучкість і точність, допомагаючи уникнути перекосів та зносу. Наконечники для пневмоциліндрів бувають:

• сферичні;

• вилкові;

• різьбові;

• шарнірні;

• самовирівнювальні;

• кулькові.

Кожен наконечник має свої особливості, про які дуже важливо пам'ятати, обираючи ту чи іншу комплектуючу для пневмосистеми.

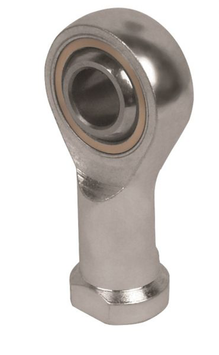

Сферичні наконечники – мають сферичну форму гнізда, яка дозволяє штоку вільно рухатися під верхніми кутами. Забезпечують максимальну гнучкість і компенсують невеликі перекоси. Використовуються в системах, де потрібна свобода руху для штока, наприклад, у робототехніці.

Вилкові наконечники – Мають П-подібну форму та кріпляться за допомогою штифта. Забезпечують жорстке з'єднання, дозволяючи лише лінійний рух. Використовуються там, де потрібне жорстке кріплення та точне позиціювання, наприклад, у підіймальних механізмах.

Різьбові наконечники оснащені зовнішньою або внутрішньою різьбою для надійного з'єднання зі штоком. Вони легко монтуються та регулюються. Використовуються в системах, де потрібно регулювати довжину штока, наприклад, у конвеєрах.

У шарнірних наконечників є шарнірне з'єднання, що дозволяє обертати та нахиляти пневмоциліндр під максимальними кутами. Забезпечують рух у кількох площинах, компенсуючи вібрації та удари. Встановлюються в автоматизовані системи та преси.

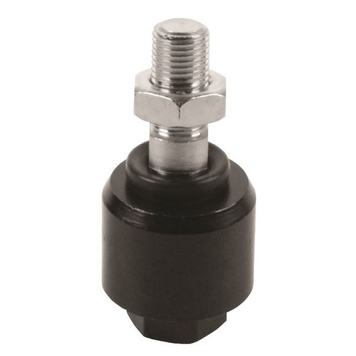

Самовирівнювальні наконечники оснащені механізмом, що автоматично вирівнює положення штока. Запобігають перекосам та нерівномірному навантаженню на шток. Використовуються у точних вимірювальних приладах.

Кулькові наконечники – мають кульковий механізм, що забезпечує обертання штока навколо осі, зменшуючи тертя і гарантуючи плавний рух. Використовуються в механізмах із круговими рухами або обертаннями, наприклад, у роботах-маніпуляторах.

Види кріплень для пневмоциліндрів

Кріплення бувають наступних видів:

• фланцеві кріплення;

• кронштейни;

• шарнірні кріплення;

• трубчасті (хомутові) кріплення.

Кожен з цих типів кріплень мають свої особливості та переваги.

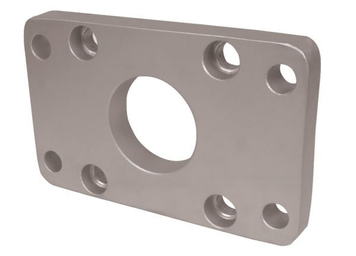

Фланець може бути переднім та заднім. Він кріпиться до торців циліндра. Такі кріплення є дуже міцними і використовуються для фіксації циліндра в одному положенні. Їх просто монтувати і такі кріплення є універсальними.

Кронштейни – використовуються для бокового кріплення циліндра, дозволяють змінювати положення циліндра. Також дуже просто монтуються і демонтуються.

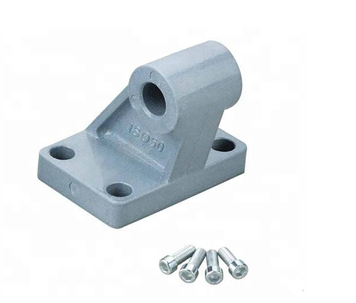

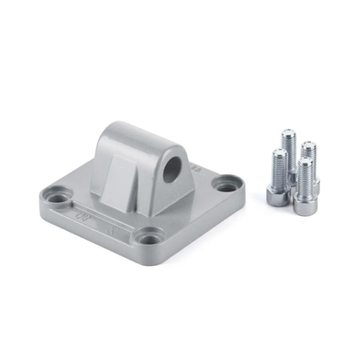

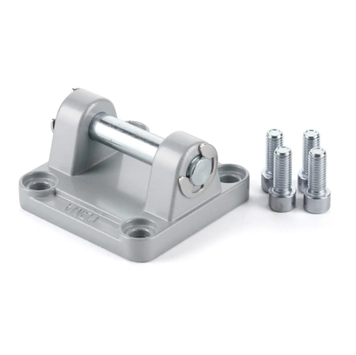

Шарнірні кріплення дозволяють циліндру вільно обертатися навколо осі. Використовуються в системах, де пневмоциліндри мають рухатися під кутом або обертатися. Такі кріплення знижують навантаження на шток, що зменшує знос.

Трубчасті (хомутові) кріплення – міцно фіксують циліндр, підходять для компонентів середнього та великого розміру. Вони необхідні в тих випадках, коли треба гарантувати стабільну фіксацію.

Плюси кріплень для пневмоциліндрів

Кріплення мають багато переваг, на які варто звернути увагу. А саме:

• зручний монтаж – широкий вибір кріплень дозволяє встановлювати пневмоциліндри під будь-яким кутом і в різних площинах;

• захист системи від зносу – правильно підібрані кріплення допомагають уникнути перекосів і зменшити навантаження на шток і поршень.

• простота обслуговування – легкий монтаж і демонтаж роблять процес заміни компонентів набагато швидшим.

Правильний вибір кріплень є ключовим для забезпечення надійної роботи пневмоциліндрів у будь-якій пневматичній системі, незалежно від умов експлуатації.

Чому варто купити кріплення для пневмоциліндрів в магазині Hidrohit

Компанія Hidrohit не лише продає, а й самостійно виробляє компоненти для пневмосистем. Окрім кріплень для пневмоциліндрів в каталозі магазину також є інші запчастини для пневматичного обладнання. Завдяки тому, що всі спеціалісти компанії мають високу кваліфікацію та дуже відповідально ставляться до своєї роботи, можна бути впевненими у високій якості й довговічності продукції. Усі замовлення виготовляються в чітко встановлені терміни.

Доставка відбувається Новою Поштою з понеділка по п'ятницю, вартість доставки починається від 70 гривень і варіюється залежно від обсягу та ваги посилки. Оплачувати покупку можна як онлайн, так і під час отримання. Вся продукція має гарантійні талони.

Купуйте якісні та довговічні кріплення для пневмоциліндрів різної конфігурації від Hidrohit, щоб пневмосистеми коректно працювали десятиліттями.

FAQ

1.  Що таке фланець?

Фланець – це кругла деталь з отворами для болтів, яка використовується для герметичного та надійного з'єднання. Часто використовуєте в системах, де потрібно регулярне технічне обслуговування, зокрема, в пневмосистемах.

2. Що таке фланцеві кріплення?

Фланцеві кріплення – це спосіб з'єднання деталей, для якого використовуються спеціальні фланці, що прикручуються болтами для забезпечення герметичності. Вони широко застосовуються для з'єднання пневмоциліндрів, насосів та інших компонентів у системах, де важлива надійність і можливість швидкого демонтажу.

3. Які бувають наконечники для пневмоциліндрів?

Наконечники бувають: сферичні, вилкові, різьбові, шарнірні, самовирівнювальні, кулькові.

4. Які бувають кріплення для пневмоциліндрів?

Кріплення бувають: фланцеві, кронштейни, шарнірні, трубчасті (хомутові).
