Котушки для гідророзподільників WE6 та WE10

Електромагнітні соленоїди для керування гідроклапанами

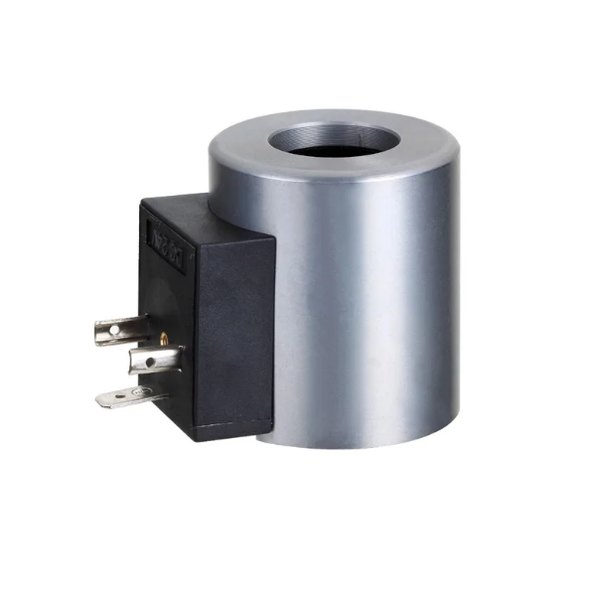

Котушки для гідророзподільників WE6 та WE10 — це електромагнітні елементи (соленоїди), які забезпечують переміщення золотника в клапані за допомогою електричного сигналу.

 Використовуються в електрогідравлічних системах для точного керування напрямком потоку масла.

 Основні характеристики

• Тип: електромагнітна котушка (соленоїд)
• Напруга: 12V / 24V DC, 110V / 220V AC
• Потужність: 20–40 Вт
• Режим роботи: безперервний (S1)
• Ступінь захисту: IP65
• Ізоляція: клас F (до ~155°C)

 Принцип роботи

• подача напруги на котушку
• створення магнітного поля
• переміщення якоря (сердечника)
• зміщення золотника у клапані

 Це дозволяє відкривати, закривати або змінювати напрямок потоку рідини в гідросистемі

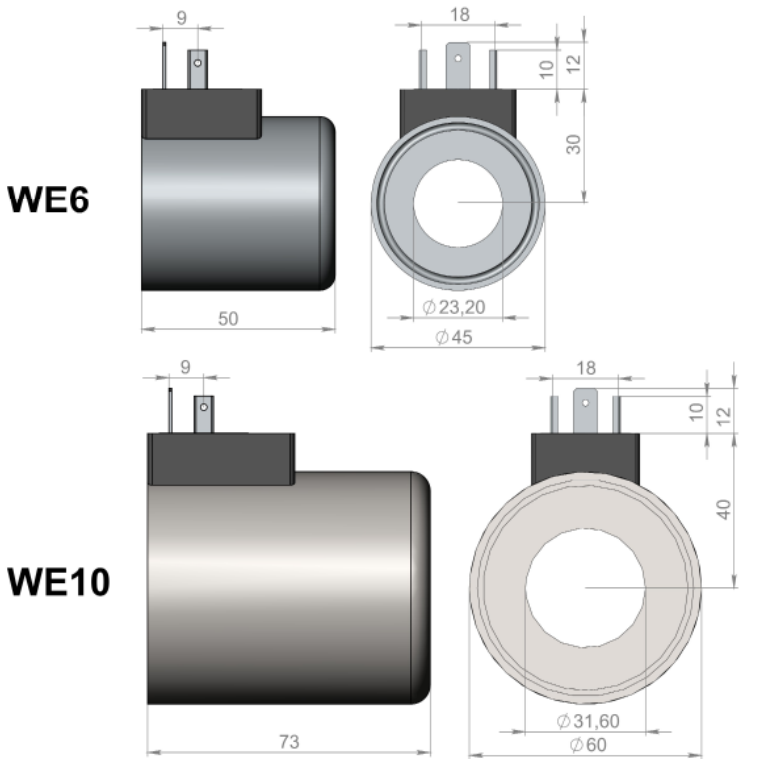

 Відмінності WE6 та WE10

 WE6 (NG6 / CETOP 3)

• компактні котушки
• менша потужність
• використання у малих і середніх системах
• витрата до ~60–80 л/хв

 WE10 (NG10 / CETOP 5)

• більші котушки
• більша сила магніту
• для більш потужних гідросистем
• більша витрата і навантаження

 Переваги

✔ Швидке електромагнітне спрацювання
✔ Надійна робота при високому тиску
✔ Простий монтаж і заміна
✔ Сумісність з більшістю клапанів (Bosch Rexroth, Atos, Yuken)
✔ Робота в безперервному режимі

 Види виконання

• DC: 12V / 24V (найпопулярніші)
• AC: 110V / 220V
• Роз'єми: DIN 43650
• З діодом або LED індикатором

 Застосування

Котушки WE6 / WE10 використовуються у:

• гідростанціях
• промислових верстатах
• пресах
• автоматизованих лініях
• спецтехніці
