Пневморозподільник механічним и ручним управлінням

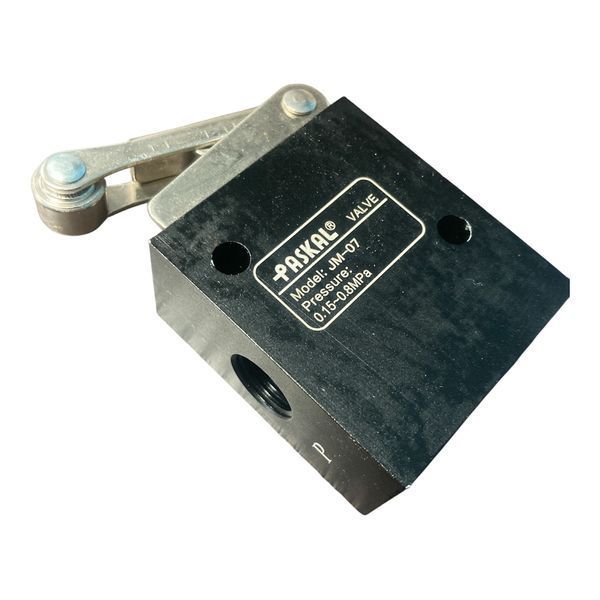

JM-07 — це 3/2-ходовий пневморозподільник з механічним і ручним керуванням, оснащений важелем із роликом (roller lever). Клапан використовується як кінцевий механічний вимикач у пневматичних системах для керування потоками стисненого повітря та формування керуючих сигналів.

Основні характеристики

• Тип клапана: 3/2 (3 порти, 2 положення)
• Тип керування: механічне, ручне
• Привід: важіль із роликом (Roller Lever)
• Робоче середовище: очищене стиснене повітря
• Приєднувальна різьба: G1/4
• Максимальний робочий тиск: 0,8 МПа (8 бар)
• Випробувальний тиск: 1,0 МПа (10 бар)
• Температура експлуатації: 0…70 °C
• Матеріал корпусу: алюмінієвий сплав
• Ущільнення: NBR (нітрильний каучук).

Принцип роботи

Під час натискання ролика механізмом обладнання золотник перемикається, відкриваючи або перекриваючи подачу стисненого повітря. Після зняття механічного впливу клапан автоматично повертається у вихідне положення завдяки пружині.

Основні переваги

• компактна конструкція;
• простий монтаж;
• висока механічна зносостійкість;
• швидке спрацьовування;
• тривалий ресурс роботи;
• придатний для використання як кінцевий пневматичний вимикач у промислових системах автоматизації.
